PP ABS PP holle rasterplaat extruder, rigide multiwall plastic plaatmachine

Meerdere wand holle plaat extruderingsmachine

Toepasselijke grondstoffen: PP, PC, ABS (vernieuwd materiaal, gerecycled materiaal, gevuld materiaal en gemodificeerd materiaal zijn beschikbaar)

Producttoepassing:

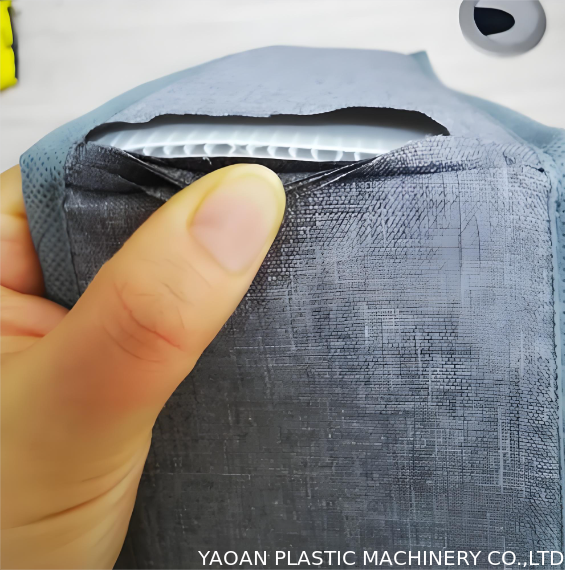

Op grote schaal gebruikt in verpakkings-, logistieke, bouw-, reclame-, elektronische bekleding, industriële splitsing en bagage-inwendige bekleding.de door deze lijn geproduceerde PP/PC/ABS honingraatplaten hebben een ultralicht gewicht, uitstekende schokdemper, drukbestendigheid, hoge taaiheid en goede flexibiliteit.met inbegrip van de binnenkant van de bagage met harde schalen, reiszak binnenste draagplaat, cosmetische koffer buffer voering, schokbestendige voering en bagage vormgegeven voering.bestand tegen extrusie en schade door botsing, het totale gewicht van de bagage te verminderen en de problemen op te lossen van de gemakkelijke vervorming en de slechte schokbestendigheid van traditionele bagagevoeringsmaterialen.

1. Complete lijn samenstelling en werkingsprincipe

1.1 Automatisch vacuümvoersysteem

Het is uitgerust met een vacuümblazer, een materiaalopslaghoop, een transportpijplijn, een materiaalniveau sensor en een stofverwijderingsfilter.PC- en ABS-grondstoffenHet systeem start en stopt automatisch volgens het materiaalniveau, waardoor materiaalbreuk en materiaalbruggen effectief worden vermeden.calciumcarbonaatvuller en functionele toevoegingsmiddelenHet gehele systeem is met de hoofdextruder verbonden om een synchrone productie te garanderen.

1.2 SJ90 enkelskroefextruder (kernhost)

De schroef en het vat zijn gemaakt van 38CrMoAlA legeringsstaal met integrale nitridering warmtebehandeling, met een hoge hardheid,slijtvastheid en corrosiebestendigheidDe gesegmenteerde uitlaatstructuur verwijdert effectief vocht en vluchtige onzuiverheden in PP-, PC- en ABS-materialen, waardoor bubbel- en instortingsdefecten van het honingraatplaatje worden geëlimineerd.

Geconfigureerd met een 75 kW frequentieomrekeningshoofdmotor en een zware harde tandoppervlakverminder die een stabiel en energiebesparend vermogen oplevert.Meervoudig sectie PID precieze temperatuurregelsysteem past zich aan de giettemperatuur vereisten van verschillende grondstoffen: 190-230°C voor PP, 210-250°C voor ABS, 240-285°C voor PC, met een temperatuurregeling met een nauwkeurigheid van ±1°C.

De schermwisselaar realiseert een snelle schermvervanging zonder uit te sluiten om onzuiverheden in gerecycleerde materialen te filteren.De smeltpomp stabiliseert de extrusiedruk, zorgt voor een gelijkmatige ontlading van PP-, PC- en ABS-smeltstoffen en garandeert een consistente wanddikte van honingraatribben.

Het geoptimaliseerde interne stroomkanaal past zich aan PP met lage viscositeit, ABS met middelgrote viscositeit en PC met hoge viscositeit.De vierkante honingraat structuur kan stabiel gevormd worden door fijn afstemmen van procesparameters, en verschillende honingraat specificaties kunnen snel worden overgeschakeld.

1.3 3000 mm kalibratie tafel voor vacuümkoeling

De totale effectieve koel- en vormlengte bedraagt 3 meter, met een spuitgeverfd frame van koolstofstaal en een vormplatform van roestvrij staal.Het is ontworpen met gesegmenteerde onafhankelijke vacuümkabines en een gesloten circulerend waterkoelsysteemNa de extrudering van de matrijskop wordt het hoogtemperatuur honingraatplaatje door negatieve vacuümdruk nauw op het vormvlak geadsorbeerd.en wordt snel en gelijkmatig gekoeld en gevormd door circulerend water.

De vacuümgraad en de watercirculatie kunnen onafhankelijk in secties worden ingesteld, wat de problemen van de plaatvervorming perfect oplost,het instorten van het raster en de ongelijke vlakheid tijdens het gietproces van PPHet zorgt ervoor dat de honingraatholte vol, regelmatig en stabiel is.

1.4 1500 mm Cate rpillar Haul-off machine

De effectieve klem- en trekkingslengte bedraagt 1,5 meter, waarbij de bovenste en de onderste dubbele rubberen katrels worden bevestigd.De verruimde slijtvast rubberen spoor zorgt voor een gelijkmatige spanning op het plaatoppervlak zonder het verpletteren of krabben van de honingraat structuur. Uitgerust met een onafhankelijk frequentieomrekeningssysteem voor de snelheidsregulatie, is de loopsnelheid met elkaar verbonden en gesynchroniseerd met de hoofdextruder en de snijmachine.

De ruimte tussen de bovenste en onderste sporen is elektrisch verstelbaar, zodat ze zich kunnen aanpassen aan de productie van honingraatplaten van meerdere diktes.Het zorgt voor een stabiele en constante trekkracht om een uniforme plaatdikte en een consistente snelheid van de productielijn te garanderen, waardoor rek- en vervorming van de plaat wordt vermeden.

1.5 Zaagsnijmachine

Het maakt gebruik van de high-speed continuous-cutting technologie, die non-stop online flying cutting realiseert. Het is uitgerust met zijdelings trimbladen om automatisch boeren aan beide zijden van het vel te verwijderen.De snijlengte wordt intelligent ingesteld door PLC, met een snijfout van ± 1 mm.

Het is compatibel met het snijden van PP-, PC-, ABS-honingraatplaten van verschillende diktes en breedtes.met een breedte van niet meer dan 50 mm, kunnen de afgewerkte vellen automatisch naar beneden glijden en op elkaar stapelen voor een gemakkelijke inzameling.

2. Algemene technische parameters

• Toepasselijke materialen: PP, PC, ABS (nieuw/ gerecycled/ gevuld/ gewijzigd materiaal)
• Hoofdextrudermodel: SJ90, L/D=28:1
• Hoofdmotorvermogen: 55 kW (frequentiekonverteringsregeling)
• Productiecapaciteit: 80-150 kg/uur
• Koeltafel Specificatie: kalibratietafel voor vacuümwaterkoeling van 3000 mm
• Verwijderingsspecificatie: 1500 mm kateterpiler-verwijderingsmachine
• Snijnauwkeurigheid: ± 1 mm
• Productdikte: 2-12 mm
• Beheersysteem: centraal gecontroleerde verbindingsbesturing met volledige PLC-lijn, start en stop met één sleutel

3Voordelen van kernapparatuur

• Multi-materiaal compatibiliteit: één lijn ondersteunt de productie van PP, PC en ABS honingraatplaten, met een brede toepassing en een hoog gebruik van apparatuur.
• Stabiele gietkwaliteit: Geoptimaliseerd schroef- en die-stroomkanaalontwerp, gecombineerd met vacuümkalibratie en synchroon trekkingssysteem, zorgt voor een vlak plaatoppervlak en een regelmatige honingraatstructuur.
• Hoge automatisering: Automatische voeding, constante druk-extrusie, synchrone tractie en nauwkeurig snijden van vaste lengte zorgen voor continue en onbemande efficiënte productie.
• Kosteneffectief: ondersteunt gerecyclede materialen en productie met veel vulstoffen, waardoor de productiekosten effectief worden verlaagd; frequentieconversie-energiebesparend ontwerp vermindert het stroomverbruik.

4. Optioneel hulpmiddel

• Onafhankelijke industriële koelruimte
• Automatische stapelmachine
• Materiaaldrogingssysteem (speciaal voor de verwerking van PC-grondstoffen)

De keuze voor YAOAN betekent meer dan de apparatuur zelf

✅Productie met een hoge efficiëntie: De gehele lijn is zeer geautomatiseerd en vereist geen handmatige ingreep van het drogen tot het snijden.Verhoging van de output van een enkele machine met meer dan 20% ten opzichte van traditionele apparatuur.
✅Kwaliteitsborging: De strenge procescontroleketen zorgt voor een lichtdoorlaatbaarheid van ≥ 88%, precieze afmetingstoleranties en uitstekende antigeelvormige eigenschappen,u helpt gemakkelijk door te gaan met de kwaliteitscertificeringen van de industrie.
✅Flexibel aanpassen: in staat om ronde buizen en speciale lampenbeschermers of gestreepte buizen met een diameter van Φ20 mm tot Φ300 mm en een dikte van 0,5 mm tot 5 mm te produceren, die voldoen aan de uiteenlopende behoeften op het gebied van verlichting,auto's, bouwmaterialen en andere gebieden.
✅Zorgloze dienst na verkoop: Wij bieden uitgebreide ondersteuning van installatie en inbedrijfstelling van apparatuur, training van operators tot procesreceptondersteuning.Je rust geven..
Van hoogwaardige grondstoffen tot prachtige lampenschermen, de YAOAN PC Lampshade Extrusion Line stelt uw producten in staat om ontelbare toepassingen metnauwkeurig vakmanschap, betrouwbare prestaties en efficiënte productie.
Kies YAOAN, kies professionaliteit en vertrouwen!

Verpakking en verzending

Wat is ons dienstverleningssysteem?

Waarom kies je voor YAOAN MACHINERY?
1. beroep: YAOAN alleen maken plastic extruder sinds 1980, uitgebreide ervaring en professioneel team zorgen voor onze leidende positie in de plastic extruder industrie.

2. Kwaliteit: de kwaliteit van de producten is de steen van de constante ontwikkeling van de onderneming, altijd streven naar nog beter, de kwaliteit komt eerst, het ontwikkelen en innoveren is onze verantwoordelijkheden;

3Levering: We optimaliseren het fabrieksbeheer en verbeteren de productie om de productietijd voor u zo veel mogelijk te verkorten.

4. Kostenbeheersing: wij doen ons best om de productiekosten te verlagen door verbetering van ons interne management, zodat onze producten voldoende concurrerend zijn op de markt,en om een hogere prestatie-prijsverhouding van onze producten te realiseren.

Veelgestelde vragen
V1: Wat is de garantie van de machine?
A1: De garantieperiode van onze machine is 12 maanden nadat de machine goed is geïnstalleerd in de fabriek van de koper;

V2: Welk pakket gebruikt u voor de machine?
A2: de machine met anti-corrosieve olie geverfd en vervolgens bedekt met een plastic folie, en vervolgens in een houten behuizing verpakt of bevestigd op een houten pallet volgens de eisen van de klant,of worden geladen in een met film verpakte containerNa het repareren van alle machines, zullen we droogmiddel gebruiken om de container binnen droog te houden.

Q3: Heeft u een handleiding om ons te begeleiden als ik de machine koop?
A3: Ja, we leveren gedetailleerde gebruikershandleiding voor uw referentie. PLS lees het zorgvuldig voor de handleiding. Als er nog steeds een probleem dat niet kon worden opgelost, pls contact met ons op, we zijn klaar om u te helpen op elk moment.

V4: Wat is uw dienstverlening aan buitenlandse klanten?
A4: Wij leveren perfecte overzeese service. Wij zullen ingenieurs naar het buitenland sturen voor machine installatie en inbedrijfstelling en test productie gids, en ook de opleiding van de werknemers van de koper.En we zijn altijd klaar om technische ondersteuning te bieden..
