Productielijn voor bufferplaten voor cosmetische dozen, machine voor het binnenpaneel van industriële dozen

Honeycomb Multiwall Holle Plaat Extrusie Machine

Toepasselijke Grondstoffen: PP, PC, ABS (nieuw materiaal, gerecycled materiaal, gevuld materiaal en gemodificeerd materiaal zijn beschikbaar)

Producttoepassing:

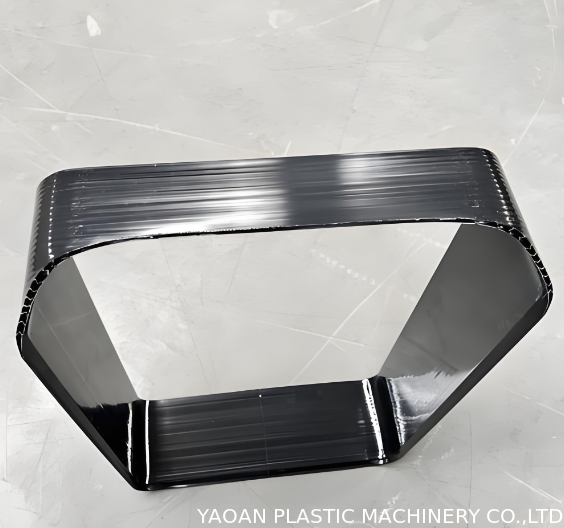

Veel gebruikt in verpakking, logistiek, bouw, reclame, elektronische bekleding, industriële scheidingswanden en bagagebinnenbekleding. Speciaal geoptimaliseerd voor ondersteunende materialen voor de bagage-industrie, de PP/PC/ABS honingraatplaten die door deze lijn worden geproduceerd, kenmerken zich door ultralicht gewicht, uitstekende schokabsorptie, drukbestendigheid, hoge taaiheid en goede flexibiliteit. Ze zijn professionele kernmaterialen voor allerlei bagage-interieuraccessoires, waaronder binnenbekleding van harde koffers, steunplaten voor reiskoffers, bufferbekleding voor cosmetische koffers, schokbestendige bekleding voor gereedschapskoffers en vormgevende bekleding voor bagage. De platen kunnen de bagagevorm effectief ondersteunen, extrusie- en impactschade weerstaan, het totale bagagegewicht verminderen en de problemen van gemakkelijke vervorming en slechte schokbestendigheid van traditionele bagagebekledingsmaterialen oplossen.

1. Volledige Lijn Samenstelling & Werkingsprincipe

1.1 Automatisch Vacuüm Voedsysteem

Uitgerust met vacuümblazer, materiaalopslaghop, transportleiding, niveausensor en stofverwijderingsfilter. Het realiseert volledig automatische kwantitatieve toevoer voor PP, PC en ABS grondstoffen. Het systeem start en stopt automatisch op basis van het materiaalniveau, waardoor materiaalbreuk en materiaaloverbrugging effectief wordt voorkomen. Het ondersteunt gemengde toevoer van masterbatch, calciumcarbonaatvuller en functionele additieven, met stabiele toevoer en lage stofvervuiling. Het hele systeem is vergrendeld met de hoofdextruder om synchrone productie te garanderen.

1.2 SJ90 Enkele Schroef Extruder (Kern Host)

Gebruikt een schroefdiameter van Φ90mm met een lengte-diameterverhouding van 36:1. De schroef en cilinder zijn gemaakt van 38CrMoAlA gelegeerd staal met integrale nitreerhittebehandeling, met hoge hardheid, slijtvastheid en corrosiebestendigheid. De gesegmenteerde uitlaatstructuur verwijdert effectief vocht en vluchtige onzuiverheden in PP, PC en ABS materialen, waardoor bubbel- en instortingsdefecten van de honingraatplaat worden geëlimineerd.

Geconfigureerd met een 75kW frequentieomvormer hoofdmotor en een zware tandwielreductiebak, wat zorgt voor stabiele en energiebesparende krachtoutput. Het meerdelige PID precieze temperatuurregelsysteem past zich aan de vormgevingstemperatuurvereisten van verschillende grondstoffen aan: 190-230°C voor PP, 210-250°C voor ABS, 240-285°C voor PC, met een temperatuurregelingsnauwkeurigheid binnen ±1°C.

Afgestemd op hydraulische non-stop zeefwisselaar en smelt doseerpomp. De zeefwisselaar maakt snelle zeefwisseling mogelijk zonder stilstand om onzuiverheden in gerecyclede materialen te filteren. De smeltpomp stabiliseert de extrusiedruk, zorgt voor uniforme afvoer van PP, PC en ABS melts, en garandeert een consistente wanddikte van de honingraatribben.

Uitgerust met speciale multifunctionele honingraat matrijskop. Het geoptimaliseerde interne stromingskanaal is geschikt voor PP met lage viscositeit, ABS met gemiddelde viscositeit en PC met hoge viscositeit melts. De vierkante honingraatstructuur kan stabiel worden gevormd door procesparameters fijn af te stellen, en verschillende honingraatspecificaties kunnen snel worden geschakeld.

1.3 3000mm Vacuüm Koel Kalibratietafel

De totale effectieve koel- en vormlengte is 3 meter, met een frame van koolstofstaal met spuitverf en een vormplatform van roestvrij staal. Het is ontworpen met gesegmenteerde onafhankelijke vacuümkamers en een gesloten circulair koelsysteem. Na extrusie uit de matrijskop wordt de hete honingraatplaat door negatieve vacuümdruk nauw op het vormoppervlak gezogen en snel en gelijkmatig gekoeld en gevormd door circulerend water.

De vacuümgraad en de watercirculatiestroom kunnen in secties onafhankelijk worden aangepast, wat perfect de problemen van plaat kromtrekken, instorten van de ribben en ongelijke vlakheid tijdens het vormproces van PP, PC en ABS multimaterialen oplost. Het zorgt ervoor dat de honingraatcaviteit vol, regelmatig en stabiel van formaat is.

1.4 1500mm Afvoer Machine

De effectieve klem- en trekkrachtlengte is 1,5 meter, met een bovenste en onderste dubbele rij rubberen klemstructuur. Het verbreedde slijtvaste rubberen spoor zorgt voor uniforme spanning op het plaatoppervlak zonder de honingraatstructuur te pletten of te krassen. Uitgerust met een onafhankelijk frequentieomvormer snelheidsregelsysteem, is de loopsnelheid vergrendeld en gesynchroniseerd met de hoofdextruder en snijmachine.

De opening tussen de bovenste en onderste sporen is elektrisch verstelbaar, geschikt voor de productie van honingraatplaten met verschillende diktes. Het zorgt voor een stabiele en constante trekkracht om een uniforme plaatdikte en een consistente productielijnsnelheid te garanderen, waardoor plaatuitrekking en vervorming wordt voorkomen.

1.5 Zaag Snijmachine

Gebruikt snelle follow-up snijtechnologie, waardoor non-stop online vliegend snijden mogelijk is. Uitgerust met zijtrimbladen om automatisch bramen aan beide zijden van de plaat te verwijderen. De snijlengte wordt intelligent ingesteld door PLC, met een snijnauwkeurigheidfout binnen ±1mm.

Het is compatibel met de snijvereisten van PP, PC, ABS honingraatplaten van verschillende diktes en breedtes. Het snijgedeelte is vlak en glad zonder bramen. Uitgerust met een eenvoudig afvoerrek, kunnen de afgewerkte platen automatisch naar beneden glijden en stapelen voor gemakkelijke verzameling.

2. Algemene Technische Parameters

• Toepasselijke Materialen: PP, PC, ABS (nieuw/gerecycled/gevuld/gemodificeerd materiaal)
• Model Hoofd Extruder: SJ90, L/D=28:1
• Vermogen Hoofdmotor: 55kW (frequentieomvormerregeling)
• Productiecapaciteit: 80-150kg/u
• Specificatie Koeltafel: 3000mm vacuüm waterkoeling kalibratietafel
• Specificatie Afvoer: 1500mm afvoer machine
• Snijnauwkeurigheid: ±1mm
• Product Diktebereik: 2-12mm
• Besturingssysteem: Volledige lijn PLC gecentraliseerde koppeling controle, één-toets start en stop

3. Kernapparatuur Voordelen

• Compatibiliteit met meerdere materialen: Eén lijn ondersteunt de productie van PP, PC en ABS honingraatplaten, met brede toepassingen en hoge apparatuurbenutting.
• Stabiele Vormkwaliteit: Geoptimaliseerd schroef- en matrijsstromingskanaalontwerp, gecombineerd met vacuümkalibratie en synchroon trekkrachtsysteem, zorgt voor een vlak plaatoppervlak en een regelmatige honingraatstructuur.
• Hoge Automatisering: Automatische toevoer, constante druk extrusie, synchrone trekkracht en precieze vaste lengte snijden realiseren continue en onbemande efficiënte productie.
• Kosteneffectief: Ondersteunt gerecyclede materialen en productie met veel vulmiddel, waardoor productiekosten effectief worden verlaagd; frequentieomvormer energiebesparend ontwerp vermindert stroomverbruik.

4. Optionele Hulpapparaten

• Onafhankelijke Industriële Chiller Unit
• Automatische Stapelmachine
• Materiaaldroogsysteem (speciaal voor PC grondstofverwerking)

�� Kiezen voor YAOAN Betekent Waarde Ver Voorbij de Apparatuur Zelf

✅ Hoge Efficiëntie Productie: De hele lijn beschikt over hoge automatisering, vereist geen handmatige tussenkomst van drogen tot snijden. Het kan continu en stabiel 24/7 draaien, waardoor de output per machine met meer dan 20% toeneemt in vergelijking met traditionele apparatuur.
✅ Kwaliteitsborging: De strenge procescontroleketen zorgt voor een lichtdoorlatendheid van de lampenkap ≥88%, nauwkeurige maattoleranties en uitstekende anti-vergelingseigenschappen, waardoor u gemakkelijk industriële kwalificaties kunt behalen.
✅ Flexibele Maatwerk: In staat om ronde buizen en speciaal gevormde lampenkappen of gestreepte buizen te produceren met diameters van Φ20mm tot Φ300mm en diktes van 0,5mm tot 5mm, voldoend aan diverse behoeften in verlichting, automotive, bouwmaterialen en andere gebieden.
✅ Zorgeloze After-Sales Service: Wij bieden uitgebreide ondersteuning van apparatuurinbouw en inbedrijfstelling, training van operators tot ondersteuning van procesrecepten. Een ervaren after-sales team is 24/7 beschikbaar, wat u gemoedsrust geeft.
Van hoogwaardige grondstoffen tot verfijnde lampenkappen, de YAOAN PC Lampenkap Extrusielijn stelt uw producten in staat om talloze toepassingen te verlichten met precisie vakmanschap, betrouwbare prestaties en efficiënte output.
Kies YAOAN, Kies Professionaliteit en Vertrouwen!

Verpakking en verzending

Wat is ons service systeem?

Waarom kiezen voor YAOAN MACHINERY?
1. Professionaliteit: YAOAN maakt al sinds de jaren 80 alleen kunststof extruders, uitgebreide ervaring en een professioneel team zorgen voor onze leidende positie in de kunststof extruder industrie.

2. Kwaliteit: De kwaliteit van producten is de voet van de constante ontwikkeling van de onderneming, altijd strevend om nog beter te doen, kwaliteit komt op de eerste plaats, ontwikkelen & innoveren is onze verantwoordelijkheid;

3. Levering: We optimaliseren fabrieksmanagement en verbeteren de productieflow om de productietijd voor u maximaal te verkorten;

4. Kostenbeheersing: We doen ons best om de productiekosten te verlagen door onze interne managementverbetering, om ervoor te zorgen dat onze producten concurrerend genoeg zijn in de markt, en om een hogere prestatie-prijsverhouding van onze producten te realiseren.

FAQ
V1: Wat is de garantie van de machine?
A1: De garantieperiode van onze machine is 12 maanden nadat de machine goed is geïnstalleerd in de fabriek van de koper;

V2: Welk pakket gebruikt u voor de machine?
A2: De machine beschilderen met anti-corrosie olie, en dan bedekken met plastic folie, en dan verpakken in een houten kist of bevestigen op een houten pallet volgens de eisen van de klant, of in een container laden met folieverpakking. Nadat alle machines zijn bevestigd, gebruiken we droogmiddel om de container van binnen droog te houden.

V3: Heeft u een instructiehandleiding om ons te begeleiden als ik de machine koop?
A3: Ja, we leveren een gedetailleerde gebruikershandleiding ter referentie. LEES deze aandachtig voor begeleiding. Als er nog steeds problemen zijn die niet kunnen worden opgelost, neem dan contact met ons op, we staan klaar om u altijd te helpen.

V4: Wat is uw service voor buitenlandse klanten?
A4: Wij leveren perfecte service in het buitenland. We sturen ingenieurs naar het buitenland voor machine-installatie en inbedrijfstelling en testproductiebegeleiding, en ook training voor de werknemers van de koper. En we staan klaar om op elk moment technische ondersteuning te bieden.
