Gewapend honingraatplaatmachine, harde behuizing binnenste bekleding extrusielijn

Machine voor de Extrusie van Honingraat Multiwall Holle Platen

Toepasselijke Grondstoffen: PP, PC, ABS (nieuw materiaal, gerecycled materiaal, gevuld materiaal en gemodificeerd materiaal zijn beschikbaar)

Producttoepassing:

Veel gebruikt in verpakking, logistiek, bouw, reclame, elektronische bekleding, industriële scheidingswanden en bagagebinnenbekleding. Speciaal geoptimaliseerd voor ondersteunende materialen voor de bagage-industrie, de PP/PC/ABS honingraatplaten die door deze lijn worden geproduceerd, kenmerken zich door ultralicht gewicht, uitstekende schokabsorptie, drukbestendigheid, hoge taaiheid en goede flexibiliteit. Het zijn professionele kernmaterialen voor allerlei bagage-interieuraccessoires, waaronder binnenbekleding van harde koffers, steunplaten voor reiskoffers, bufferbekleding voor cosmetische koffers, schokbestendige bekleding voor gereedschapskoffers en vormgevende bekleding voor bagage. De platen kunnen de bagagevorm effectief ondersteunen, extrusie- en stootschade weerstaan, het totale bagagegewicht verminderen en de problemen van gemakkelijke vervorming en slechte schokbestendigheid van traditionele bagagebekledingsmaterialen oplossen.

1. Volledige Lijn Samenstelling & Werkingsprincipe

1.1 Automatisch Vacuüm Voersysteem

Uitgerust met vacuümblazer, materiaalopslaghop, transportleiding, niveausensor en stofverwijderingsfilter. Het realiseert volledig automatische kwantitatieve toevoer van PP, PC en ABS grondstoffen. Het systeem start en stopt automatisch op basis van het materiaalniveau, waardoor materiaalbreuk en materiaaloverbrugging effectief wordt vermeden. Het ondersteunt gemengde toevoer van masterbatch, calciumcarbonaatvuller en functionele additieven, met stabiele toevoer en lage stofvervuiling. Het gehele systeem is vergrendeld met de hoofdextruder om synchrone productie te garanderen.

1.2 SJ90 Enkelschroefsextruder (Kern Host)

Gebruikt een schroefdiameter van Φ90mm met een lengte-diameterverhouding van 36:1. De schroef en cilinder zijn gemaakt van 38CrMoAlA gelegeerd staal met integrale nitreerwarmtebehandeling, met hoge hardheid, slijtvastheid en corrosiebestendigheid. De gesegmenteerde uitlaatstructuur verwijdert effectief vocht en vluchtige onzuiverheden in PP, PC en ABS materialen, waardoor bubbel- en instortingsdefecten van de honingraatplaat worden geëlimineerd.

Geconfigureerd met een 75kW frequentieomvormer hoofdmotor en een zware tandwielreductiekast, wat zorgt voor een stabiele en energiebesparende vermogensafgifte. Het meerdelige PID precieze temperatuurregelsysteem past zich aan de vormgevingstemperatuurvereisten van verschillende grondstoffen aan: 190-230℃ voor PP, 210-250℃ voor ABS, 240-285℃ voor PC, met een temperatuurregelingsnauwkeurigheid binnen ±1℃.

Gekoppeld aan een hydraulische non-stop zeefwisselaar en smeltmeetpomp. De zeefwisselaar maakt snelle zeefwisseling mogelijk zonder stilstand om onzuiverheden in gerecyclede materialen te filteren. De smeltpomp stabiliseert de extrusiedruk, zorgt voor uniforme afgifte van PP, PC en ABS melts, en garandeert een consistente wanddikte van de honingraatribben.

Uitgerust met een speciale multifunctionele honingraatmatrijs. Het geoptimaliseerde interne stromingskanaal is geschikt voor PP met lage viscositeit, ABS met gemiddelde viscositeit en PC met hoge viscositeit melts. De vierkante honingraatstructuur kan stabiel worden gevormd door procesparameters fijn af te stellen, en verschillende honingraatspecificaties kunnen snel worden geschakeld.

1.3 3000mm Vacuüm Koel Kalibratietafel

De totale effectieve koel- en vormlengte is 3 meter, met een frame van koolstofstaal met spuitverf en een vormplatform van roestvrij staal. Het is ontworpen met gesegmenteerde onafhankelijke vacuümkamers en een gesloten circulair koelsysteem. Na extrusie uit de matrijs wordt de honingraatplaat op hoge temperatuur nauw op het vormoppervlak gezogen door negatieve vacuümdruk en snel en gelijkmatig gekoeld en gevormd door circulerend water.

De vacuümgraad en de watercirculatiestroom kunnen per sectie onafhankelijk worden aangepast, wat perfect de problemen van plaat kromtrekken, rasterinstorting en ongelijke vlakheid tijdens het vormproces van PP, PC en ABS multimaterialen oplost. Het zorgt ervoor dat de honingraatcaviteit vol, regelmatig en stabiel van formaat is.

1.4 1500mm Afvoermachine

De effectieve kleef- en trekkrachtlengte is 1,5 meter, met een bovenste en onderste dubbele rij rubberen kleefstructuur. Het verbreedde slijtvaste rubberen spoor zorgt voor uniforme spanning op het plaatoppervlak zonder de honingraatstructuur te pletten of te krassen. Uitgerust met een onafhankelijk frequentieomvormer snelheidsregelsysteem, is de loopsnelheid vergrendeld en gesynchroniseerd met de hoofdextruder en de snijmachine.

De opening tussen de bovenste en onderste sporen is elektrisch verstelbaar, geschikt voor de productie van honingraatplaten met verschillende diktes. Het zorgt voor een stabiele en constante trekkracht om een uniforme plaatdikte en een consistente productielijnsnelheid te garanderen, waardoor plaatuitrekking en vervorming wordt voorkomen.

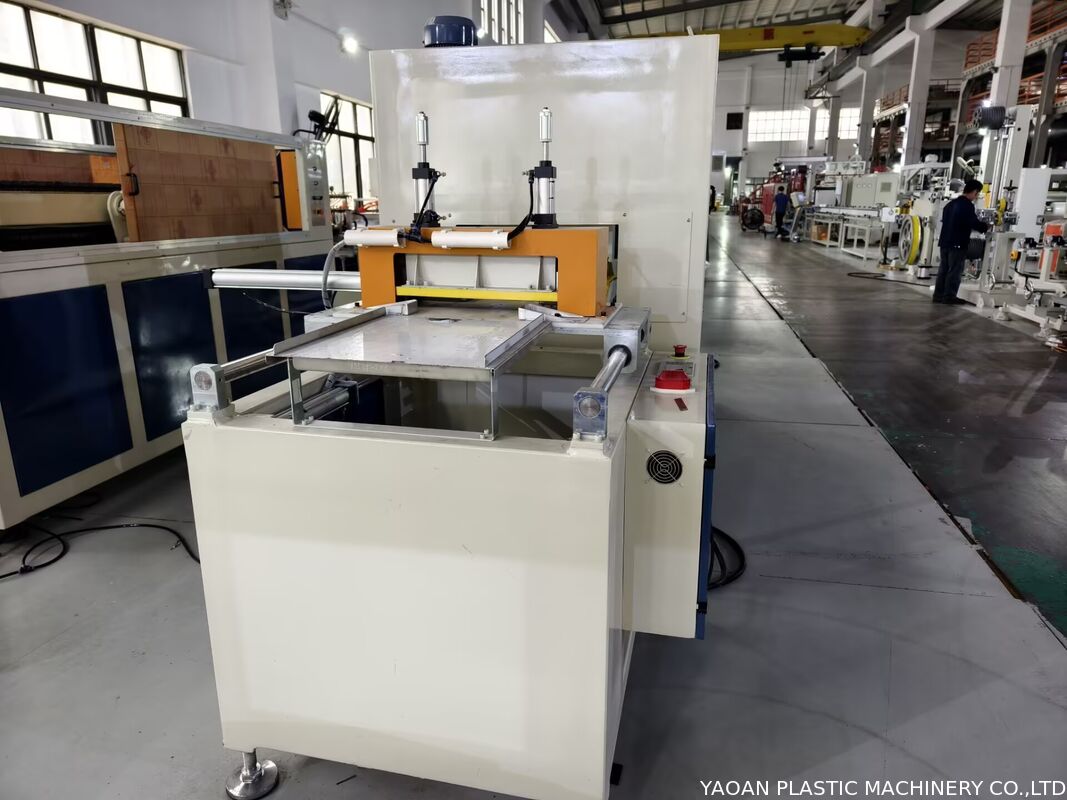

1.5 Zaag Snijmachine

Gebruikt snelle follow-up snijtechnologie, waardoor non-stop online vliegend snijden mogelijk is. Uitgerust met zijtrimbladen om automatisch bramen aan beide zijden van de plaat te verwijderen. De snijlengte wordt intelligent ingesteld door PLC, met een snijnauwkeurigheidfout binnen ±1mm.

Het is compatibel met de snijvereisten van PP, PC, ABS honingraatplaten van verschillende diktes en breedtes. Het snijgedeelte is vlak en glad zonder bramen. Uitgerust met een eenvoudig ontladingsrek, kunnen de afgewerkte platen automatisch naar beneden glijden en stapelen voor gemakkelijke verzameling.

2. Algemene Technische Parameters

• Toepasselijke Materialen: PP, PC, ABS (nieuw/gerecycled/gevuld/gemodificeerd materiaal)
• Model Hoofdextruder: SJ90, L/D=28:1
• Vermogen Hoofdmotor: 55kW (frequentieomvormerregeling)
• Productiecapaciteit: 80-150kg/u
• Specificatie Koeltafel: 3000mm vacuüm waterkoeling kalibratietafel
• Specificatie Afvoermachine: 1500mm afvoermachine
• Snijnauwkeurigheid: ±1mm
• Product Diktebereik: 2-12mm
• Besturingssysteem: Volledige PLC gecentraliseerde koppeling, één-toets start en stop

3. Voordelen Kernapparatuur

• Compatibiliteit met meerdere materialen: Eén lijn ondersteunt de productie van PP, PC en ABS honingraatplaten, met brede toepassingen en hoge apparatuurbenutting.
• Stabiele Vormkwaliteit: Geoptimaliseerd schroef- en matrijsstromingskanaalontwerp, gekoppeld aan vacuümkalibratie en synchroon afvoersysteem, zorgt voor een vlak plaatoppervlak en een regelmatige honingraatstructuur.
• Hoge Automatisering: Automatische toevoer, constante druk extrusie, synchrone afvoer en nauwkeurig vastlengte snijden realiseren continue en onbemande efficiënte productie.
• Kosteneffectief: Ondersteunt gerecyclede materialen en productie met hoge vulstoffen, waardoor productiekosten effectief worden verlaagd; frequentieomvormer energiebesparend ontwerp vermindert stroomverbruik.

4. Optionele Hulpapparaten

• Onafhankelijke Industriële Chiller Unit
• Automatische Stapelmachine
• Materiaaldroogsysteem (speciaal voor PC grondstofverwerking)

�� Kiezen voor YAOAN Betekent Waarde Ver Voorbij de Apparatuur Zelf

✅ Hoge Efficiëntie Productie: De gehele lijn beschikt over hoge automatisering, vereist geen handmatige tussenkomst van drogen tot snijden. Het kan continu en stabiel 24/7 draaien, waardoor de output per machine met meer dan 20% toeneemt in vergelijking met traditionele apparatuur.
✅ Kwaliteitsborging: De strenge procescontroleketen zorgt voor een lichtdoorlatendheid van de lampenkap van ≥88%, nauwkeurige maattoleranties en uitstekende anti-vergelingseigenschappen, waardoor u gemakkelijk industriële kwalificaties kunt behalen.
✅ Flexibele Maatwerk: In staat om ronde buizen en speciaal gevormde lampenkappen of gestreepte buizen te produceren met diameters van Φ20mm tot Φ300mm en diktes van 0,5mm tot 5mm, voldoend aan diverse behoeften in verlichting, automotive, bouwmaterialen en andere gebieden.
✅ Zorgeloze After-Sales Service: Wij bieden uitgebreide ondersteuning vanaf de installatie en inbedrijfstelling van de apparatuur, training van operators tot ondersteuning van procesrecepten. Een ervaren after-sales team is 24/7 beschikbaar, wat u gemoedsrust geeft.
Van hoogwaardige grondstoffen tot verfijnde lampenkappen, de YAOAN PC Lampenkap Extrusielijn stelt uw producten in staat om talloze toepassingen te verlichten met precisie vakmanschap, betrouwbare prestaties en efficiënte output.
Kies YAOAN, Kies Professionaliteit en Vertrouwen!

Verpakking en verzending

Wat is ons service systeem?

Waarom kiezen voor YAOAN MACHINERY?
1. Professionaliteit: YAOAN maakt alleen kunststof extruders sinds de jaren 80, uitgebreide ervaring en een professioneel team zorgen voor onze leidende positie in de kunststof extruder industrie.

2. Kwaliteit: De kwaliteit van producten is de voetstap van de constante ontwikkeling van een onderneming, altijd strevend om nog beter te doen, kwaliteit komt op de eerste plaats, ontwikkelen & innoveren is onze verantwoordelijkheid;

3. Levering: We optimaliseren fabrieksbeheer en verbeteren de productiestroom om de productietijd voor u maximaal te verkorten;

4. Kostenbeheersing: We doen ons best om de productiekosten te verlagen door onze interne managementverbetering, zodat onze producten concurrerend genoeg zijn in de markt en een hogere prijs-prestatieverhouding van onze producten realiseren.

FAQ
V1: Wat is de garantie van de machine?
A1: De garantieperiode van onze machine is 12 maanden nadat de machine goed is geïnstalleerd in de fabriek van de koper;

V2: Welk pakket gebruikt u voor de machine?
A2: De machine beschilderen met anti-corrosie olie, en vervolgens bedekken met plastic folie, en vervolgens verpakken in een houten kist of bevestigen op een houten pallet volgens de eisen van de klant, of in een container laden met folieverpakking. Na het bevestigen van alle machines gebruiken we droogmiddel om de container van binnen droog te houden.

V3: Heeft u een instructiehandleiding om ons te begeleiden als ik de machine koop?
A3: Ja, we leveren een gedetailleerde gebruikershandleiding ter referentie. LEES deze zorgvuldig voor begeleiding. Als er nog steeds een probleem is dat niet kan worden opgelost, neem dan contact met ons op, we staan klaar om u altijd te helpen.

V4: Wat is uw service voor buitenlandse klanten?
A4: Wij leveren perfecte service in het buitenland. We sturen ingenieurs naar het buitenland voor machine-installatie en inbedrijfstelling en testproductiebegeleiding, en ook training voor de werknemers van de koper. En we staan klaar om op elk moment technische ondersteuning te bieden.
